此处所用安卓手机:华为畅享6S DIG-AL00

huawei_6s_dig_al00

对于最新版的v7.0.8的微信,公众号搜索结果的页面,去导出源码,发现:

  • uiautomator2中用代码:self.driver.dump_hierarchy()
    • 只能导出部分页面的源码
      • 其中红框内的源码无法导出
        • weixin_search_result_no_xml
  • Mac中终端运行adb命令:adb shell uiautomator dump
    • 能导出完整页面的源码

核心代码差异是:

<node NAF="true" index="0" text="" resource-id="" class="com.tencent.tbs.core.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="true" enabled="true" focusable="true" focused="true" scrollable="false" long-clickable="true" password="false" selected="false" bounds="[0,134][720,1208]" />

<node index="0" text="" resource-id="" class="com.tencent.tbs.core.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="false" focused="false" scrollable="false" long-clickable="false" password="false" selected="false" bounds="[0,134][720,1208]">

<node index="0" text="搜一搜" resource-id="" class="android.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="true" focused="true" scrollable="true" long-clickable="false" password="false" selected="false" bounds="[0,134][720,1208]">
...

bc_compare_xml_diff

另外:

之前旧版本 v6.7.3的微信,是可以正常导出的。

所以去研究:

微信版本升级前后的页面源码的变化:

  • 升级前 = 微信v6.7.3

    • 2018微信v6.7.3老旧历史版本安装包官方免费下载_豌豆荚
    • 页面源码:

        <node index="0" text="" resource-id="" class="android.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="false" focused="false" scrollable="false" long-clickable="false" password="false" selected="false" bounds="[0,144][720,1208]">
        <node index="0" text="" resource-id="" class="android.webkit.WebView" package="com.tencent.mm" content-desc="搜一搜" checkable="false" checked="false" clickable="false" enabled="true" focusable="true" focused="true" scrollable="true" long-clickable="false" password="false" selected="false" bounds="[0,144][720,1208]">

        <node index="0" text="" resource-id="__SVG_SPRITE_NODE__" class="android.widget.Image" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="false" focused="false" scrollable="false" long-clickable="false" password="false" selected="false" bounds="[0,0][0,0]" />
        ...

  • 升级后 = 微信v7.0.8

    • 2019微信v7.0.8老旧历史版本安装包官方免费下载_豌豆荚
    • 页面源码:

        <node index="0" text="" resource-id="" class="com.tencent.tbs.core.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="false" focused="false" scrollable="false" long-clickable="false" password="false" selected="false" bounds="[0,134][720,1208]">
        <node index="0" text="搜一搜" resource-id="" class="android.webkit.WebView" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="true" focused="true" scrollable="true" long-clickable="false" password="false" selected="false" bounds="[0,134][720,1208]">

        <node index="0" text="" resource-id="__SVG_SPRITE_NODE__" class="android.widget.Image" package="com.tencent.mm" content-desc="" checkable="false" checked="false" clickable="false" enabled="true" focusable="false" focused="false" scrollable="false" long-clickable="false" password="false" selected="false" bounds="[0,134][720,1208]" />
        ...


对比的区别:

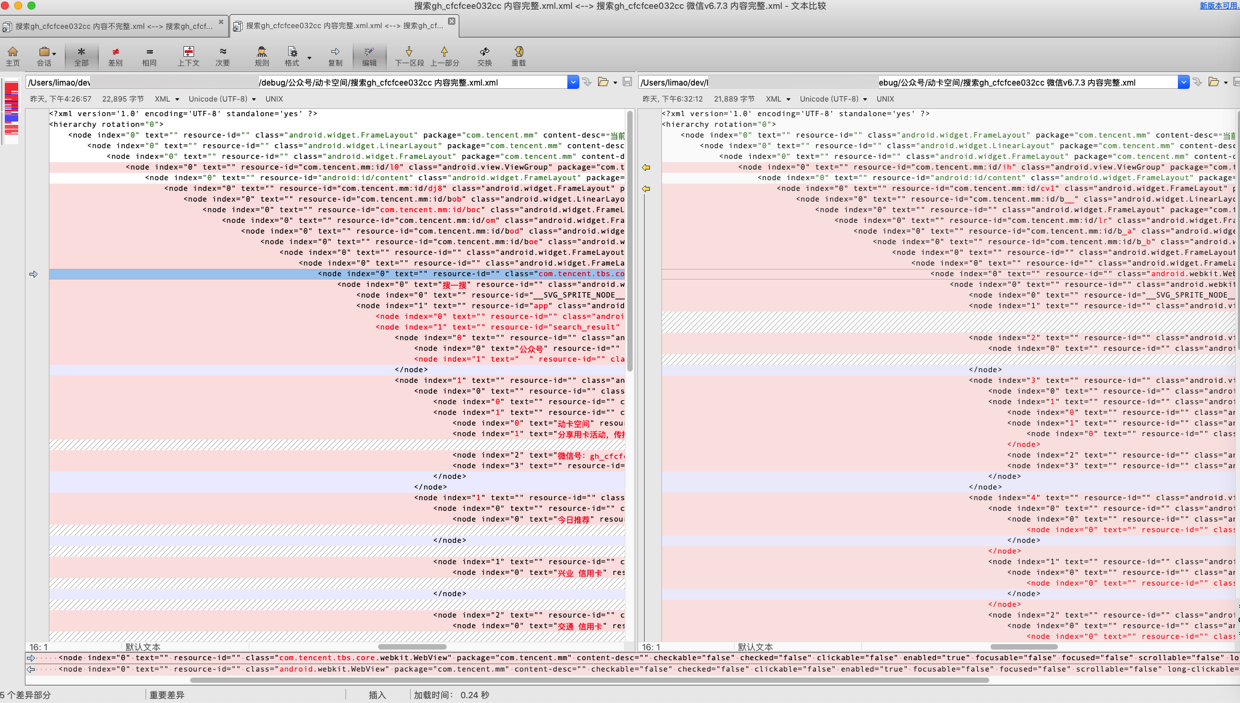

weixin_xml_6_7_3_vs_7_0_8

主要是class的不同:

  • v6.7.3class="android.webkit.WebView"
  • v7.0.8class="com.tencent.tbs.core.webkit.WebView"

tbs=腾讯浏览器服务 = X5浏览器 = X5内核

即,新版本微信的浏览器的内核,用上了新的X5内核

  • 什么是NAF
    • =Not Accessibility Friendly
      • 直译:不可方便地访问(的节点)
        • Accessibility=可访问性=可及性
          • 与之相对的是:(元素节点)Accessible 可访问
            • 其他普通的节点都是属于可访问的
            • 被谁访问:被其他的工具或软件等读取和操作
              • 其他的工具和软件:用来查看和研究android页面源码的工具
                • 比如
                  • android自带的uiautomatorviewer
          • Accessibility可访问性:主要指的是描述内容content descriptiontext文本
            • 只有描述内容或文本有内容
              • 普通用户,才能从页面上才能看到该元素
                • 否则对于普通用户就看不到该元素了,也就没太大意义了
                  • 或许可以被视为不可见元素了
        • 节点=元素=xml中的节点=某个UI控件=android程序中页面上的某个控件
          • =android的页面源码=xml代码
  • 判定NAF的逻辑=如何判定一个节点是NAF
    • 根据上面的代码中的 !nafExcludedClass(node) && !nafCheck(node) 可以看出:
      • 先判断节点的类型
        • !nafExcludedClass(node):是属于那些可能被当做NAF节点的类型
          • 哪些节点,可能会被当做NAF节点呢?
            • class="xxx"xxx,即类名不在NAF_EXCLUDED_CLASSES范围内的
              • NAF_EXCLUDED_CLASSES包括哪些呢?,包括如下:
                • android.widget.GridLayout
                • android.widget.GridView
                • android.widget.ListView
                • android.widget.TableLayout
            • 可见:除了上面4种节点,其他类型的节点,(只要符合特定条件)都可能会被判定为NAF
      • 再判断节点的内容是否符合条件
        • !nafCheck(node)
          • 是可点击的
            • xml代码中:clickable="true"
          • 是已启用的=是有效的
            • xml代码中:enabled="true"
          • 描述内容是空的
            • xml代码中:content-desc=""
          • 文本是空的
            • xml代码中:text=""
    • 如果上述2个条件都满足则判定是:NAF节点
      • 输出的节点中,会加上:NAF="true"
      • 这类节点,往往resource-id也是空
        • 典型的xml源码:
          • <node NAF="true" ... text="" resource-id="" class="com.tencent.tbs.core.webkit.WebView" package="com.tencent.mm" content-desc="" ... clickable="true" enabled="true" ... />
    • 思考:
      • 为何对于:可点击的、已启用的,但是描述内容是空的、文本是空的 节点,被当做NAF,认为不能被访问到呢?
        • 因为,这类节点,从android的界面上,往往是看不到的,但是却又能被点击,所以基本上处于不可用状态
          • 所以(代码的作者)认为这类节点,属于(从设计角度来说,就是故意)不想被普通用户看到,接触到
            • 所以被判定为NAF,不应该被访问到
              • 在导出页面源码时,被忽略掉,不导出NAF节点
      • 为何上述4种节点:GridLayoutGridViewListViewTableLayout,不会被当做NAF呢?
        • 因为:满足了前面的 可点击的、已启用的,但是描述内容是空的、文本是空的 节点
          • 如果是本身属于(android系统自带的)列表、表格等方面的节点,
            • 看起来就是:属于正常的节点了,因为这类节点,本身是可以没有描述内容,文本是空的
              • 而列表,表格等节点,就是android中的:GridLayout,GridView,ListView,TableLayout等类型的节点
                • 当然,作者自己也说了,这4个类型,未必完整
                  • 理论上,你也可以把其他的,合理的节点类型加到这个
                    • NAF_EXCLUDED_CLASSES=不应该被认为是NAF的节点的类型中

详见:

【已解决】uiautomator2中导出页面源码中NAF是什么意思

而关于NAF如何规避解决,详见:

【未解决】如何确保uiautomator2的dump_hierarchy能导出页面中NAF的元素节点
